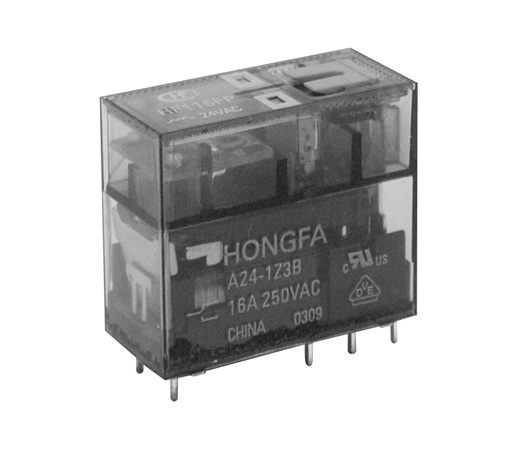

HF115FP 功率继电器

产品特性产品规格书：

· 触点切换能力: 1Z为16A、2Z为8A
· 线圈与触点间耐压为5kV，爬电距离为8mm
· 满足VDE0700/0631加强绝缘要求
· 带手动测试按钮，电气、机械指示板
· 配有多种插座可供选择
· 环保产品 (符合RoHS)

产品应用

家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域

产品型号	HF115FP	HF115FP
线圈电压类型	DC	AC
线圈额定电压	48, 12, 24, 110	24, 230, 115
触点形式	一组转换, 两组转换	一组转换, 两组转换
触点数	单触点	单触点
引出端方式	印制板式	印制板式
安装形式	PCB安装	PCB安装
封装方式	非塑封型	非塑封型
引出端结构形式	5.0mm 两组8A, 5.0mm一组16A	5.0mm 两组8A, 5.0mm一组16A
线圈功耗	直流型	交流型
线圈特征	单稳态	单稳态
触点材料	AgNi	AgNi
绝缘等级	F级	F级
触点镀层	无镀层	无镀层
包装方式	型管或吸塑盘	型管或吸塑盘
额定电压（V）	250V.a.c	250V.a.c
额定线圈功率（W）	约0.4	约0.75VA
介质耐压（线圈与触点间）(VAC 1min)	5000VAC 1min	5000VAC 1min
动作时间（ms）	≤15ms
释放时间（ms）	≤8ms
线圈电阻（Ω）	12:360×（1±10%）Ω 24:1440×（1±15%）Ω 48:5760×（1±15%）Ω 110:25200×（1±15%）Ω	024:350×（1±10%）Ω 115:8100×（1±15%）Ω 230:32500×（1±15%）Ω
爬电距离（mm）	8	8
电气距离（mm）	8	8
绝缘电阻（MΩ）	1000	1000
最大额定切换电流（阻性）（A）	1Z:16A 2Z:8A	1Z:16A 2Z:8A
最大切换电压（VAC）	440VAC	440VAC
温度范围（最低）（℃）	-40	-40
温度范围（最高）（℃）	70	70
长（mm）	29.0	29.0
宽（mm）	13	13
高（mm）	25.5	25.5
机械耐久性（次）	5000000	1000000
电耐久性（次）	30000(更多细节请参阅样本)	30000(更多细节请参阅样本)
手动作业	手动测试按钮	手动测试按钮
指示器（机械，LED）	机械指示板	机械指示板
产品描述	拍合式电磁继电器	拍合式电磁继电器
应用领域	家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域	家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域
重量（g）	约16	约16
体积（mm³）	29.0×13×25.5	29.0×13×25.5
产品认证	VDE,UL	VDE,UL
产品认证号	VDE 116934,UL E133481	VDE 116934,UL E133481
