宏发继电器
型号：HF116F-1
浏览次数：662

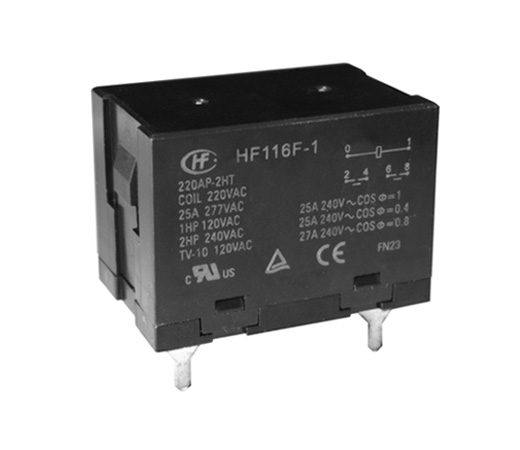

HF116F-1 功率继电器
产品特性 产品规格书：
· 30A触点切换能力
· 触点与线圈间介质耐压4kV
· 负载能力
· 可提供3mm触点间隙产品
· 具有一组常开、两组常开触点形式
· UL绝缘等级：F级绝缘等级可供选择
· 环保产品 (符合RoHS)
产品应用
家用电器等领域
| 产品型号 | HF116F-1 | HF116F-1 |
| 线圈电压类型 | DC | AC |
| 线圈额定电压 | 3, 6, 110, 200, 24, 12, 48, 100 | 12, 6, 24, 120, 220/240, 48 |
| 触点形式 | 1H, 2H | 2H, 1H |
| 触点数 | 单触点 | 单触点 |
| 引出端方式 | 快连接式, 螺栓式, 印制板式 | 印制板式, 快连接式, 螺栓式 |
| 封装方式 | 防焊剂型 | 防焊剂型 |
| 引出端结构形式 | 法兰安装, 印制板式, 安装架安装 | 印制板式, 法兰安装, 安装架安装 |
| 线圈功耗 | 标准型 | 标准型 |
| 线圈特征 | 单稳态 | 单稳态 |
| 触点材料 | AgCdO, AgSnO2 | AgSnO2, AgCdO |
| 绝缘等级 | F级, B级 | B级, F级 |
| 并联元件 | Nil, 电容 | |
| 特殊要求 | 3.0 mm, 1.2 mm | 3.0, 1.2 |
| 包装方式 | 吸塑片 | 吸塑片 |
| 额定电压（V） | 277VAC | 277VAC |
| 线圈引出端方式 | 螺栓式, 印制板式, 快连接式 | 印制板式, 螺栓式, 快连接式 |
| 额定线圈功率（W） | 约1.92 | 约2.7 VA |
| 介质耐压（线圈与触点间）(VAC 1min) | 4000 | 4000 |
| 动作时间（ms） | ≤30 | ≤30 |
| 释放时间（ms） | ≤30 | ≤30 |
| 线圈电阻（Ω） | 3:4.7；6:18.8；12:75；24:300；48:1200；100:5200；110:6300；200:21000 | 6:18.8；12:75；24:300；48:1200；120:5200；220/240:20800 |
| 爬电距离（mm） | 8.0 | 8.0 |
| 电气距离（mm） | 8.0 | 8.0 |
| 绝缘电阻（MΩ） | 1000 | 1000 |
| 最大额定切换电流（阻性）（A） |
1H:30 2H:25 |
1H:30 2H:25 |
| 最大切换电压（VAC） | 277 | 277 |
| 温度范围（最低）（℃） | -55 | -55 |
| 温度范围（最高）（℃） | +70 | +70 |
| 长（mm） | 50.5 | 50.5 |
| 宽（mm） | 32.9 | 32.9 |
| 高（mm） | 36.0 | 36.0 |
| 机械耐久性（次） | 10000000 | 10000000 |
| 电耐久性（次） | 100000 | 100000 |
| 触点间隙 |
Nil:1.2 mm W:3.0 mm |
Nil:1.2 W:3.0 |
| 产品描述 | 小型大功率继电器 | 小型大功率继电器 |
| 应用领域 | 家用电器等领域 | 家用电器等领域 |
| 重量（g） | 约120 | 约120 |
| 体积（mm3） | 50.5×32.9×36.0 | 50.5×32.9×36.0 |
| 产品认证 | UL,TUV,CQC | UL,TUV,CQC |
| 产品认证号 | UL:E134517,TUV:R 50154722,CQC:CQC09002031231 | UL:E134517,TUV:R 50154722,CQC:CQC09002031231 |
