欧姆龙 OMRON
型号：G3S、G3SD 系列

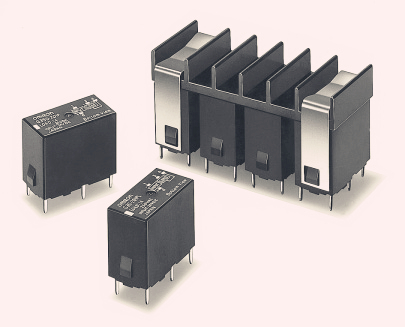

G3S、G3SD固态继电器
特点：
小型，可以开闭至1A
- 形状为双排插件（DIP）小型继电器
- 与G6B电磁继电器的端子配置相同
- 集中安装时可以安装机种散热器
- 有直流负载和交流负载型
- 输入与输出间为AC2,500V
- 内藏变容器，有吸收外来浪涌的效果（AC开闭用)
型号列表：
绝缘方式
零交叉功能
动作指示灯
输出的适用负载
输入的额定电压
型号
最小包装单位
光电三端双向
可控硅开关
无
无
1A AC100～240V ＊1
DC5V
G3S-201PL
100个
DC12V
DC24V
1.2A AC100～240V ＊1
DC5V
G3S-201PL-PD
DC12V
DC24V
光电耦合器
1A DC4～24V ＊2
DC5V
G3SD-Z01P
DC12V
DC24V
1.1A DC4～24V ＊2
DC5V
G3SD-Z01P-PD
DC12V
DC24V
注.有关国际规格认证品，请参考相关页。＊1.现货为250VAC ＊2.现货为24VDC
额定性能：
输入（各种形式都有DC5V、DC12V、DC24V，3件类的输出电压规格）
额定电压
使用电压
动作电压等级
复位电压等级
输入阻抗
G3S-201PL
G3S-201PL-PD
G3SD-Z01P
G3SD-Z01PL-PD
DC
5V
DC4～6V
DC4V以下
DC1V以上
450Ω±20%
630Ω±20%
12V
DC9.6～14.4V
DC9.6V以下
1.1kΩ±20%
1.5kΩ±20%
24V
DC19.2～28.8V
DC19.2V以下
2.2kΩ±20%
2.8kΩ±20%
输出
型号
项目
额定负载电压
负载电压范围
负载电流
接通电流
G3S-201PL
AC100～240V
AC75～264V
0.1～1A ＊
15A
（60Hz 1 周期）
G3S-201PL-PD
0.1～1.2A ＊
G3SD-Z01P
DC4～24V
DC3～26V
0.01～1A ＊
3A (10ms)
G3SD-Z01PL-PD
0.01～1.1A ＊
＊输出适用负载电流会随周围温度变化
详情请参考数据[负载电流-周围温度额定值]。
性能
| 型号项目 | G3S-201PL、G3S-201PL-PD | G3SD-Z01P、G3SD-Z01P-PD |
|---|---|---|
| 动作时间 | 1ms以下 | 1ms以下 |
| 复位时间 | 负载电源的1/2周期+1ms以下 | 1ms以下 |
| 输出导通电压下降 | 1.6V(RMS)以下 | 1.5V以下 |
| 漏 电流 | 2mA以下(AC200V） | 0.1mA以下(DC26V） |
| 绝缘电阻 | 100MΩ以上(DC500V兆欧表） | |
| 耐压 | 输出输入之间AC2,500V 50/60Hz 1min | |
| 振动 | 10～55～10Hz 单振幅0.75mm（双振幅1.5mm） | |
| 冲击 | 1,000m/s2 | |
| 保存温度 | -30～+100℃（无结冰、无凝露） | |
| 使用环境温度 | -30～+80℃（无结冰、无凝露） | |
| 使用环境湿度 | 45～85%RH | |
| 重量 | 约13g | |
