型号：G3CN 系列

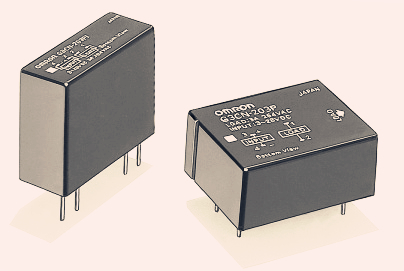

G3CN 固态继电器
特点：
经济型印刷基板封装型 用于要求可靠性的FA设备的SSR
- 输入DC3～28V、输出AC75～264V
- 输入DC3～28V、输出DC3～52.8V
- 输出负载有2A、3A。
- 形状有扁平形和竖直形
- 还备有符合海外标准UL、CSA的产品可选（型号末尾-US型）。
型号列表：
绝缘方式
零交叉功能
动作显示灯
输出的适用负载
输入的额定电压
型号
最小包装单位
光电耦合器
有
无
2A AC100～240V
DC4～24V
G3CN-202P
10个
G3CN-202P1 ＊1
20个
3A AC100～240V
G3CN-203P
10个
G3CN-203P1 ＊1
20个
光电三端双向可控硅开关
无
2A AC100～240V
DC5V
DC12V ＊2
DC24V
G3CN-202PL
20个
G3CN-202PL1 ＊1
20个
3A AC100～240V
G3CN-203PL
10个
G3CN-203PL1 ＊1
20个
光电耦合器
—
2A DC4～48V
DC4～24V
G3CN-DX02P
10个
G3CN-DX02P1 ＊1
20个
3A DC4～48V
G3CN-DX03P
10个
G3CN-DX03P1 ＊1
20个
注.国际规格标准认证产品请参考相关页。＊1.竖直型。＊2.在定货时请指定输入电压的规格。
额定性能：
输入
|
额定电压 | 使用电压 | 输入阻抗 | 电压等级 | |||
|---|---|---|---|---|---|---|---|
| 动作电压 | 复位电压 | ||||||
|
G3CN-202P(1) G3CN-203P(1) |
DC4～24V | DC3～28V | 1.5kΩ +20-10 % | DC3V以下 | DC1V以上 | ||
|
G3CN-202PL(1) G3CN-203PL(1) |
DC5V | DC4～6V | 390Ω±20% | DC4V以下 | |||
| DC12V | DC9.6～14.4V | 900Ω±20% | DC9.6V以下 | ||||
| DC24V | DC19.2～28.8V | 2kΩ±20% | DC19.2V以下 | ||||
|
G3CN-DX02P(1) G3CN-DX03P(1) |
DC4～24V | DC3～28V | 1.5kΩ +20-10 % | DC3V以下 | |||
| 注.输入阻抗为使用电压最大时的值。（DC4～24V用于DC28V时的值） |
| 输出 |
|
适用负载 | |||||
|---|---|---|---|---|---|---|
| 额定负载电压 | 负载电压范围 | 负载电流 | 接通电流 | |||
|
G3CN-202P(1) G3CN-202PL(1) |
AC100～240V | AC75～264V | 0.1～2A ＊ | 30A （60Hz、1周期） | ||
|
G3CN-203P(1) G3CN-203PL(1) |
0.1～3A ＊ | 45A （60Hz、1周期） | ||||
| G3CN-DX02P(1) | DC4～48V | DC3～52.8V | 0.1～2A ＊ | 12A（10ms） | ||
| G3CN-DX03P(1) | 0.1～3A ＊ | 18A（10ms） | ||||
| ＊输出的适用负载电流与环境温度 详细说明请参考有关材料。 |
性能
|
G3CN-202P(1)、G3CN-203P(1) | G3CN-202PL(1)、G3CN-203PL(1) | G3CN-DX02P(1)、G3CN-DX03P(1) | ||
|---|---|---|---|---|---|
| 动作时间 | 负载电源的1/2周期+1ms以下 | 1ms以下 | 0.5ms以下 | ||
| 复位时间 | 负载电源的1/2周期+1ms以下 | 负载电源的1/2周期+1ms以下 | 2ms以下 | ||
| 输出导通电压下降 | 1.6V(RMS)以下 | 1.5V以下 | |||
| 漏电流 | 5mA以下(AC100V) 10mA以下(AC200V) | 2.5mA以下(AC100V) 5mA以下(AC200V) | 5mA以下(DC50V) | ||
| 绝缘电阻 | 100MΩ以上（DC500V兆欧表） | ||||
| 耐压 | AC2,500V 50/60Hz 1min | ||||
| 振动 | 10～55～10Hz 单振幅0.75mm(双振幅1.5mm) | ||||
| 冲击 | 1,000m/s2 | ||||
| 使用环境温度 | -30～+80℃ (无结冰、无凝露) | ||||
| 使用环境湿度 | 45～85%RH | ||||
| 保管温度 | -30～+100℃（无结冰、无凝露） | ||||
| 重量 | 约25g | ||||
